Hệ thống cấp phôi tự động – giải pháp tự động hóa sản xuất

Hệ thống cấp phôi tự động có ý nghĩa vô cùng to lớn trong sự phát triển của sản xuất tự động hóa hiện nay.  Nó là một phần không thể thiếu trong các quy trình gia công và sản xuất hiện đại. Hệ thống góp phần giúp sản xuất công nghiệp tiến một bước từ lao động thủ công sang tự động hóa dây chuyền sản xuất.

Hệ thống cấp phôi tự động là gì?

Cấp phôi là gì?

Cấp phôi được hiểu là một quá trình chuyển phôi từ ổ sang máng dẫn phôi, hoặc chuyển phôi từ các vị trí khác đến vị trí cần gia công. ấp phôi  là khâu rất quan trọng. Đây cũng được xem là công đoạn chiếm khá nhiều thời gian trong chu trình sản xuất ra một sản phẩm.

Hệ thống cấp phôi tự động

Hệ thống cấp phôi tự đọng là quá trình chuyển đỏi từ cấp phôi thủ công hoặc bán tự động thành cấp phôi tự động hoàn toàn. Nhờ đó mà các dây chuyền sản xuất sẽ trở thành các chuỗi dây chuyền tự động. Điều này được xem là sự tiến bộ vượt bậc trong sản xuất công nghiệp

Cấu tạo của hệ thống cấp phôi tự động

•  Kích thước: theo yêu cầu của khách hàng hoặc máy tương ứng
• Yêu cầu nguồn khí: 0.4 – 0.6 Mpa.
• Chiều cao vận hành: của máy: 800-1500 mm tính từ mặt sàn.
•  Điện điều khiển: DC 24V
•  Đông cơ : Giảm tốc 3 phase, 200V, 50Hz
•  Cycle time: Thời gian gia công máy tiện 1 đến 3 sản phẩm/ phút
• Các chi tiết khác theo yêu cầu: Thiết bị rà gá, định vị kẹp chặt phôi gia công trên đồ gá,

Ứng dụng

Hệ thống cấp phôi tự động được ứng dụng để cấp phôi tự động cho máy CNC, máy máy mài, máy dập, máy éo, máy chuốt, các máy gia công kin loại…Viêc ứng dụng hệ thống cấp phôi góp phần tạo nên một dây chuyền sản xuất tự động từ vật liệu đầu vào là phôi thô đến sản phẩm đầu ra

Hệ thống cấp phôi còn được gắn với các máy gia công cắt gọt như: máy tiện CNC, máy tiện đùn phôi tự động, máy tiện CNC cấp phôi tự động, máy tiện đùn CNC…

Các hệ thống cấp phôi tự động

Trong quá trình sản xuất, để di chuyển các bộ phận hiệu quả các dây chuyền sản xuất sẽ dựa trên nhiêu loại hệ thống trung chuyển phụ tùng khác nhau.

Để lựa chọn các hệ thống trung chuyển phù hợp doanh nghiệp cần cân nhắc kỹ các yếu tố về hình dạng,kích thước, trọng lượng của các thành phần được sử lý bởi các hệ thống trung chuyển.

Ngoài ra cũng cần xem xét đến phạm vi hoạt động tổng thể của nhà máy để lựa chọn hệ thống cho phù hợp nhất

Vnatech cung cấp các loại hệ thống cấp phôi sau đáy nhằm đáp ứng đc các yêu cầu của hệ thống tự động hóa và phù hợp với nhu cầu của khách hàng:

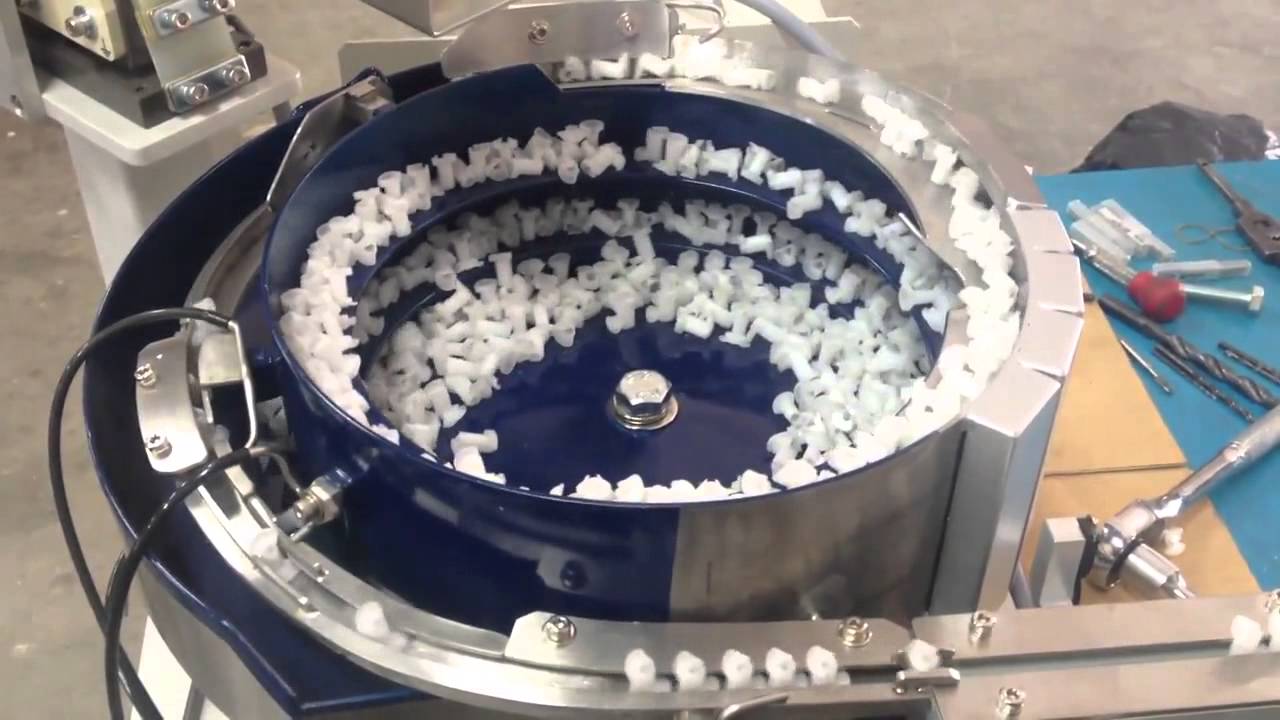

Phễu rung cấp liệu

Có thể nói phễu trung cấp là hệ thống cấp phôi được sử dụng phổ biến nhất trong các quy trình sản xuất tư động hóa. Đây cũng là loại hế thống cấp liệu hiệu quả nhất

Nguyên lý hoạt động của phễu rung cấp liệu là sử dụng các cuộn dây điện từ nhằm tạo rung động Các thiét bị này sẽ giúp đinhj hướng các bộ phận theo các hướng cụ thể.  Sau đó chúng sẽ được đưa vào các hoạt động hoặc các công đoạn tiếp sau.

Sử dụng phễu rung cấp liệu mang lại những lợi ích có thể kể đến như sau:

Độ bền cao

Bát rubg có cấu tạo chắc chắn cho phép chúng có thể hoạt động tốt trong các môi trường khắc nghiệt và các ứng dụng sử dụng nặng. Nó có tuổi thọ dài mà không cần mất nhiều thời gian bảo trì bảo dưỡng

Có tính linh hoạt

Máy rung cấp liệu có tính linh hoạt khá cáo. Nó có thể được điều chỉnh để phù hợp với các yêu cầu cấp liệu của nhiều bộ phận khác nhau. Điều naỳ giúp cho doanh nghiệp có thể có nhiều sự lựa chọn hơn trong thiết kế hệ thống tự động hóa. Nhờ thiết kế linh hoạt của bát rung mà nó có thể phù hợp với nhiềul loại hình dạng bọ phận, nhiều dòng khác nhau ngay cả với những ứng dụng đơn

Bộ cấp phôi tuyến tính

Bộ cấp tuyến tính cho phép tích tụ và vận chuyển các bộ phận trên đường ray khi chúng đã được bộ cấp liệu rung hoặc ly tâm định hướng thích hợp

Bộ cấp phôi tuyến tính sẽ sử dụng các phương pháp vận chuyển khác nhau để vận chuyên tùy thuộc vào hình dạng, kích thước, khối lượng của các bộ phận được xử lý. Các phương pháp vận chuyển bao gồm:

• Băng tải
• Hệ thống áp suất không khí
• Hệ thống dựa trên trọng lực
• Các đường ngang rung động nội tuyến

Bộ cấp phôi quay ly tâm

Khác với phễu rung cấp liệu, phễu rung cấp liệu quay ly tâm lại dựa trên lực quay ly tâm để truyền động các bộ phần về phía chu vi của đia hình nón nằm trong bát. Sau đó các bộ phận sẽ được định vị hoặc định lượng bằng một công cụ riêng biệt khi cần thiết. Thiết kế của phễu rung cấp liệu quay ly tâm thường phức tạp hơn phễu rung Vì vậy nó thường được sử dụng phù hợp nhất trong các ứng dụng thông lượng cao với các bộ  phận đơn giản về mặt hình hoc

Trang bị bộ cấp phối quay ly tâm mang lại môtj số lợi ích như sau:

Xử lý nhẹ nhàng

Máy cấp liệu ly tâm cho phép xử lý các bộ phận một cách nhẹ nhàng hơn nhờ thay thế rung động bằng lực ly tâm. Chính vì vậy nó là lựa chọn lý tưởng nhất cho các ứng dụng cấp liệu liên quan đến các bộ phận nhỏ và tinh vi

Độ òn nhỏ

Ưu điểm của máy cấp liệu ly tâm là độ ồn khá thấp nhưng tốc độ lại cao hơn so với máy cấp liệu bát rung

Bộ nạp sàn

Máy cấp liệu sàn có cấu tạo bao gồm bốn tắm gắn trên sàn được gắn với băng tải được làm sạch, băng tải hoặc dây xích nạp từ tính. Các thiết bị này  đã được gắn sẵn trong các cấu hình chỉ hướng vào phễu, hướng vành đai hoặc hướng trọng lực. Các hệ thống này có thể tùy chỉnh để phù hợp với nhu cầu khác nhau của khách hàng
