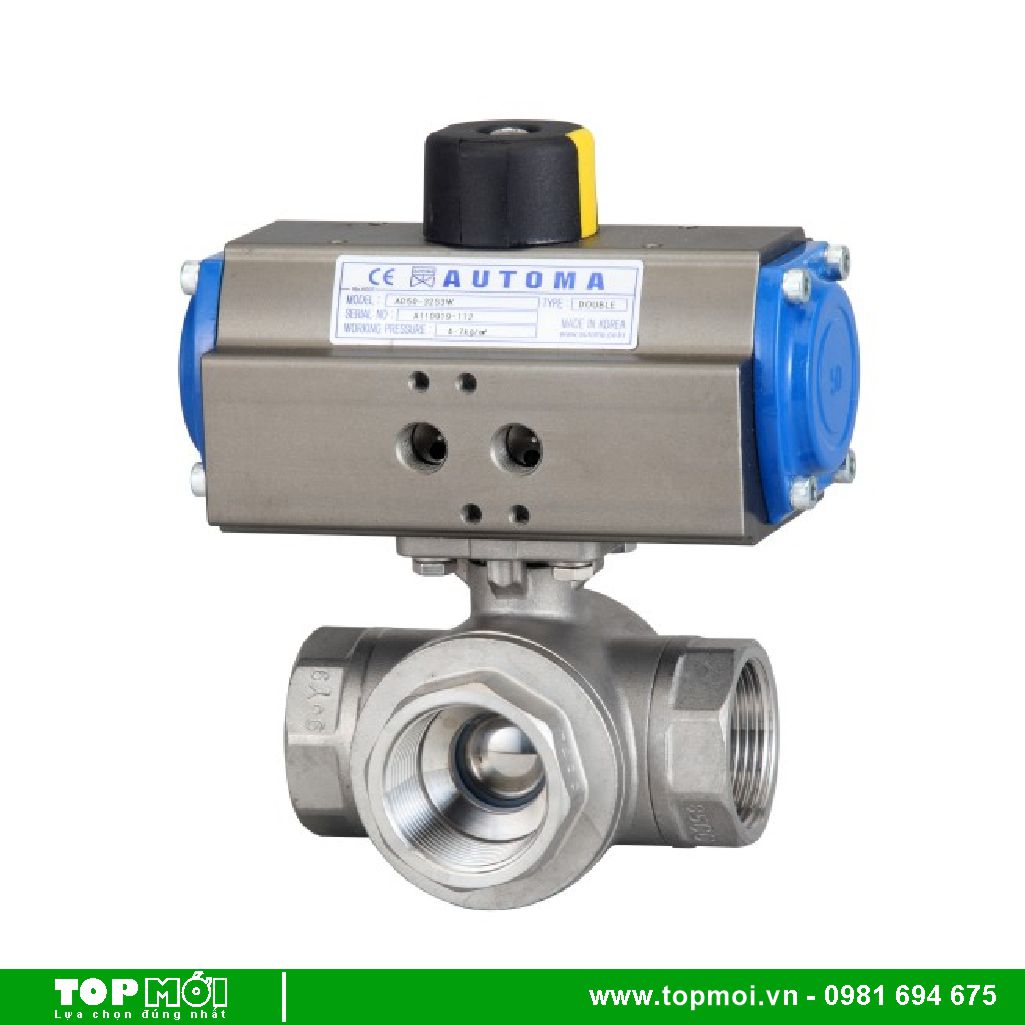

Van bi 3 ngã điều khiển bằng khí nén

Van bi 3 ngã điều khiển khí nén là dạng van bi có 3 cửa và được vận hành bằng đầu khí nén. Được cấu tạo từ quả bi rỗng nằm trong thân van với 2 dạng bi là L-Port hoặc T-Port, nên van bi điều khiển khí nén được sử dụng để kết nối với các hệ thống đường ống dạng chữ T, giúp cho dòng lưu chất di chuyển qua van theo 2 hoặc 3 hướng.

Được làm từ chất liệu có độ bền cao như inox, thép, gang,.. và với đa dạng kích thước từ DN6 – DN100, nên van bi ba ngã điều khiển khí nén được ứng dụng trong các hệ thống có 3 ngã, đa đường ống với nhiều kích thước đường ống khác nhau. Ngoài ra, với việc sử dụng bộ điều khiển khí nén, loại van bi này được sử dụng phổ biến trong các hệ thống cần vận hành tự động.

1. Đặc điểm của van bi 3 ngã điều khiển khí nén

Kích thước van

Van bi 3 ngã điều khiển khí nén được SKY Vietnam phân phối đa dạng về kích thước như: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.

Đặc điểm cấu tạo

• Thân van được thiết kế đặc biệt có 3 cửa, và được sản xuất bằng các vật liệu có độ bền cao như: inox 304, inox 316
• Bi van: được thiết kế bằng các vật liệu Inox 304 (CF8) / inox 316 (CF8M), inox 316L (CF3M) có độ bền cao và có khả năng hoạt động tốt trong các môi trường khắc nghiệt.
• Ron: là bộ phận được thiết kế nhằm đảm bảo lưu chất không bị rò rỉ ra môi trường, chúng thường được sản xuất bằng các vật liệu như PTFE hoặc R-PTFE (Teflon) hoặc Ron Kim loại.
• Trục van: được sản xuất bằng vật liệu Inox 304 hoặc inox 316
• Kiểu Port: L-Port hoặc T-Port
• Kiểu kết nối và chuẩn kết nối thông dung: Mặt bích: JIS10K; JIS16K ; JIS20K; Ansi class 150Lb ; class 300 ; class 600,…; DIN EN1092-1 PN16; PN25; PN40 hoặc Kết nối ren: Ren NPT; Ren BSPT
• Kích thước van: DN8 – DN100
• Loại van: Van bi
• Chất liệu: Van bi inox
• Kiểu van: Van bi 3 ngã
• Vật liệu thân: Inox 304, inox 316, inox 316L
• Bi van: Inox 304 (CF8) / inox 316 (CF8M); inox 316L (CF3M)
• Ron van: PTFE hoặc R-PTFE (Teflon) hoặc Ron Kim loại
• Trụcvan: Inox 304 hoặc inox 316 hoặc Inox 316L
• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Kiểu kết nối: Van bi nối ren, van bi mặt bích
• Tiêu chuẩn nối ren: ren NPT, ren BSPT
• Kiểu vận hành: Van bi điều khiển khí nén
• Điều khiển: Bằng đầu khí nén (Pneumatic Actuator)
• Khí cấp vào đầu khí nén 3-8 Bar
• Đầu khí nén xuất xứ: Hàn Quốc / Mỹ / Ý
• Thương hiệu: Van DKM, Bonney Forge, Van JC, Anix, Swiss Fluid, Pekos, Zuercher, Van HSE, Van KVC
• Bảo hành: 12 tháng

Môi trường làm việc

• Nhiệt độ làm việc: -29 độ C đến 150 độ C

Thông số đầu khí nén

• Vân hành: Bằng đầu khí nén (Pneumatic Actuator) gồm kiểu Double Acting và Single Acting
• Khí cấp vào đầu khí nén 3-8 Bar
• Đầu khí nén xuất xứ: Hàn Quốc / Mỹ / Ý

Nguyên lý hoạt động

Khi được cung cấp khí nén vào bộ phận điều khiển, khi nén làm Pistong dịch chuyển thông qua hệ thống bánh răng cung cấp lực momen xoắn làm cho trục van xoay dẫn động bi van xoay từ đó bi van làm chuyển hướng dòng chảy lưu chất trong đường ống. Khi bi van được xoay ở góc 90 độ, dòng chất lỏng hoặc khí sẽ bị cắt đứt hoặc được chuyển hướng sang lỗ kết nối khác.

2. Các loại van bi 3 ngã điều khiển khí nén

• Van bi 3 ngã bằng đồng điều khiển khí nén
• Van bi 3 ngã inox điều khiển khí nén
• Van bi 3 ngã nhựa điều khiển khí nén
• Van bi 3 ngã mặt bích điều khiển khí nén
• Van bi 3 ngã ren điều khiển khí nén
• Van bi 3 ngã kết nối hàn điều khiển khí nén

3. Mua van bi 3 ngã điều khiển khí nén chính hãng tại SKY Vietnam

Van bi 3 ngã điều khiển khí nén là một trong các sản phẩm van công nghiệp cao cấp được SKY Vietnam nhập khẩu từ các thương hiệu lớn như ANIX, JDV CONTROL, SWISS FLUID, BONNEY FORGE, ASCO, LINOR, HSE, DKM, PEKOS, JS, ZUERCHER, TECHNIK, SAMWOO, ST, ROSEMOUNT, ROTORK-YTC, DK-LOK, SUPERLOK,…

Với hơn 10 năm trong lĩnh vực nhập khẩu và phân phối van và thiết bị công nghiệp, SKY Vietnam cam kết mang đến cho khách hàng sản phẩm và dịch vụ tốt nhất. Khi van bi 3 ngã điều khiển khí nén tại SKY Vietnam, quý khách sẽ được:

• Hàng hóa đúng tiêu chuẩn, kèm theo đầy đủ các giấy tờ CO, CQ.
• Quá trình đóng gói hàng hoá diễn ra cẩn thận, đảm bảo an toàn và chắc chắn trong quá trình vận chuyển.
• Đội ngũ tư vấn sản phẩm của chúng tôi có nhiều năm kinh nghiệm, sẵn lòng hỗ trợ tư vấn và báo giá sản phẩm một cách tận tâm và chuyên nghiệp.
• Cung cấp hàng hoá đa dạng xuất xứ theo yêu cầu của khách hàng và cam kết bảo hành theo tiêu chuẩn của nhà sản xuất.

Để tìm được loại van bi 3 ngã điều khiển khí nén chính hãng phù hợp nhất cho dự án của Quý khách hàng, hãy liên hệ trực tiếp tới công ty SKY Vietnam. Chúng tôi sẽ sẵn lòng hỗ trợ và đáp ứng mọi yêu cầu của Quý khách hàng.

---------------------------------------------------------------------
