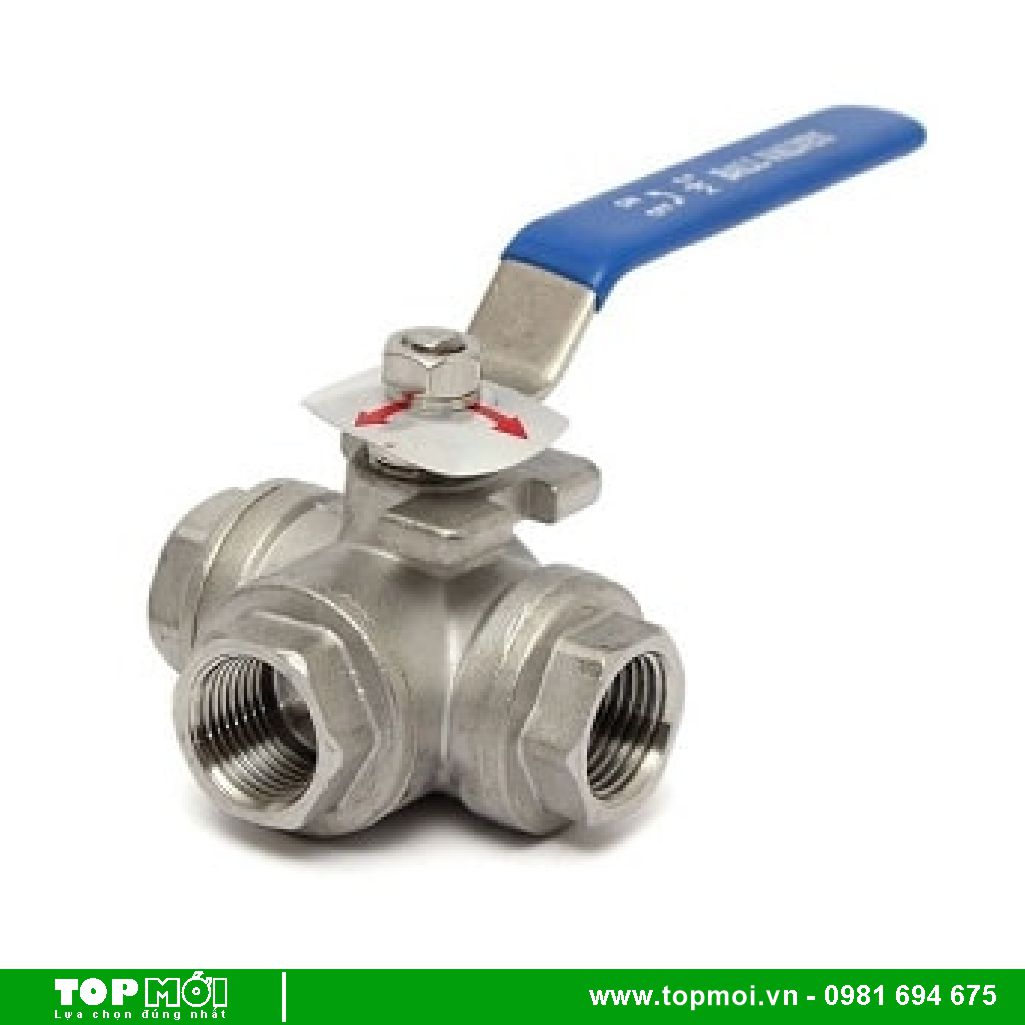

Van bi 3 ngã Inox 304 nối ren

Van bi 3 ngã được làm từ chất liệu bền bỉ như inox 304, inox 316, thép, gang với nhiều kiểu vận hành cũng như kích thước khác nhau tùy thuộc vào mục đích sử dụng.

Vậy van bi 3 ngã là gì? Có bao nhiêu loại van bi 3 ngã trên thị trường? Và những loại van bi này có giá cả như thế nào? Cùng SKY Vietnam tìm hiểu trong bài viết dưới đây!

1. Van bi 3 ngã là gì?

Van bi 3 ngã, hay 3-way ball valve, là loại van bi có 3 cửa với quả bi rỗng có dạng chữ L hoặc chữ T nằm bên trong thân van, có chức năng kết nối với các hệ thống đường ống dạng chữ T để điều chỉnh dòng chất theo 2 hoặc 3 hướng.

Van bi 3 ngã thường được làm từ chất liệu inox 304, inox 316, gang hoặc thép và thường sử dụng kiểu vận hành bằng tay gạt, đầu điện, hoặc đầu khí nén.

3-way ball valve giúp kiểm soát dòng chảy một cách dễ dàng qua đóng/mở hoặc điều tiết lưu lượng. Có thể kết nối với đường ống bằng ren, mặt bích, rắc cô, hoặc hàn, với dải kích cỡ DN15(1/2”) – DN300(12”).

2. Thông số kỹ thuật

Kích cỡ của van bi ba ngã: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Vật liệu thân van:

• Vật liệu thân bằng thép: GS-C25; WCB, SCHP2; A105, WCC
• Vật liệu thân Gang: GGG40; GG25 ; FCD
• Vật liệu thân inox : CF8 – SCS13 (SS304) / CF8M – SCS14 (SS316) / CF3M – SCS16 (SS316L)

Bi van: Inox 304 (CF8) / inox 316 (CF8M); inox 316L (CF3M)

Ron van: PTFE hoặc R-PTFE (Teflon) hoặc Ron Kim loại

Trục van: Inox 304 hoặc inox 316 hoặc Inox 316L

Kiểu Port: L-Port; T-Port

Điều khiển: Tay gạt hoặc liên kết với bộ điều khiển điện, khí nén

Kiểu kết nối và chuẩn kết nối:

• Kết nối ren: Ren NPT; Ren BSPT
• Nối bích : JIS10K; JIS16K; JIS20K; DIN EN1092-1 PN16; PN25; PN40; ANSI Class 150; Class 300

Áp suất nối ren: 600 WOG; 1000 WOG; 2000 WOG;

Áp lực làm việc: PN16, PN25

Nhiệt độ tối đa: -29 độ C đến 200 độ C

Môi trường làm việc: Nước, dầu, hóa chất, khí

Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Mỹ

3. Cấu tạo của van bi 3 ngã

Van bi 3 ngã có thiết kế đơn giản với thân van chế tạo từ inox, gang, thép, hoặc nhựa, kết nối với hệ thống qua nối ren hoặc lắp đặt mặt bích.

• Quả bi làm từ inox trơn bóng, có 2 dạng chính là chữ L và chữ T.
• Trục kết nối làm từ thép không gỉ hoặc inox, nối quả bi và đầu điều khiển.
• Gioăng làm kín sử dụng chất liệu cao su EPDM hoặc PTFE. Bộ điều khiển có 3 dạng chính: tay gạt, điện, và khí nén.
• Thân van chế tạo từ nhiều chất liệu như inox, gang, thép, nhựa, và đồng.Có 2 dạng chính là chữ L và chữ T.
• Van chia thành 3 cửa, cho phép dòng lưu chất có thể đi qua 3 cửa hoặc đóng một cửa để đi qua 2 cửa còn lại.
• Bi van khoét rỗng với đường kính bằng đường kính ống dẫn truyền, giữ lưu lượng và áp suất.

4. Các dạng van bi 3 đường nước

Van bi 3 ngã là một dạng van bi đặc biệt được thiết kế để kết nối với hệ thống và thiết bị thông qua kiểu kết nối ren trong, với đa dạng kích cỡ từ DN06 đến DN100.

Được chế tạo chủ yếu từ các chất liệu như inox, nhựa, thép, gang van bi ren 3 ngã phù hợp cho nhiều ứng dụng trong các hệ thống và thiết bị lưu chất. Dưới đây là một số loại 3-way ball valve phổ biến trên thị trường:

Van bi inox 3 ngã tay gạt

Thông số kỹ thuật:

• Kích cỡ van: DN6 – DN100
• Chất liệu van: Inox, gang, thép
• Gioăng: EPDM, PTFE
• Kiểu lắp: Nối ren, mặt bích
• Dạng điều khiển: Tay gạt
• Nhiệt độ làm việc: 150 độ C
• Áp lực làm việc: PN16, PN25, PN40
• Môi trường làm việc: Nước, khí hơi, dung dịch, hóa chất
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu Âu

Van bi 3 ngã điều khiển điện

Thông số kỹ thuật:

• Kích thước: DN6 – DN100
• Vật liệu thân van: Inox 304; inox 316; GGG40; GG25; FCD; GS-C25; WCB; SCHP2; A105, WCC
• Kiểu Port : L-Port ; T-Port
• Gioăng làm kín: EPDM, PTFE
• Kiểu lắp: Nối ren, mặt bích
• Kiểu van: 3 ngã
• Dạng điều khiển: Điều khiển điện
• Đầu điện hoạt động: 24V, 220V
• Nhiệt độ làm việc : -29oC đến 150oC
• Áp lực làm việc: PN10, PN16
• Môi trường làm việc: Khí hơi nóng, nước, dung dịch, hóa chất
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu

Van bi ba ngã điều khiển khí nén

Thông số kỹ thuật:

• Kích cỡ van: DN6 – DN100
• Vật liệu thân van: WCB; A105, WCC, A351 CF8/CF8M/CF3M; GS-C25
• Gioăng đệm: EPDM, PTFE
• Kiểu dạng van: 3 ngã
• Kiểu Port: L-Port ; T-Port cho Van bi 3 ngã
• Kiểu lắp: Nối ren, mặt bích
• Bộ điều khiển: Điều khiển khí nén
• Khí nén: 6 – 8 bar
• Nhiệt độ làm việc: -29oC đến 150oC
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường làm việc: Lưu chất lỏng, hóa chất, nước, dung dịch, khí hơi nóng
• Xuất xứ: Nhật Bản, Trung Quốc, Hàn Quốc, Đài Loan, Châu Âu

Van bi 3 ngã điều khiển tuyến tính

• Kích thước: DN6 – DN100
• Vật liệu thân inox: CF8 – SCS13 (SS304) / CF8M – SCS14 (SS316) / CF3M – SCS16 (SS316L)
• Nhiệt độ làm việc: -29oC đến 150oC
• Kiểu Port: L-Port ; T-Port cho Van bi 3 ngã
• Kiểu lắp: Nối ren, mặt bích
• Bộ điều khiển: Điều khiển điện, loại đóng mở tuyến tính
• Khí nén: 6 – 8 bar
• Nhiệt độ làm việc: -29oC đến 150oC
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường làm việc: Lưu chất lỏng, hóa chất, nước, dung dịch, khí hơi nóng
• Xuất xứ: Nhật Bản, Trung Quốc, Hàn Quốc, Đài Loan, Châu Âu

5. Nguyên lý hoạt động

Van bi 3 ngã chữ T có quả bi với 3 lỗ lưu thông, có khả năng mở cả 3 lỗ hoặc chặn 1 lỗ để cho 2 lỗ lưu thông. Cơ chế hoạt động của van bi 3 cửa khá đơn giản: quả bi, nằm trong thân van và kết nối với trục van, được vận hành thông qua bộ truyền động như tay gạt, bộ khí nén, hoặc bộ điều khiển điện. Các bộ truyền động này xoay quả bi theo góc độ để kiểm soát lưu chất đi qua lỗ van hoặc ngăn chặn dòng chảy.

Van bi 3 ngã thực hiện chức năng đóng mở thông qua bộ truyền động, tùy chỉnh hướng dòng chảy theo nguyên tắc đơn giản. Tương tự, nếu bạn sử dụng van bi 3 ngã dạng chữ L chỉ mở 2 đầu lưu thông và chặn 1 đầu, thường được sử dụng để điều hướng dòng chảy trong các hệ thống và thiết bị.

6. Ưu nhược điểm và ứng dụng

Ưu điểm:

• Độ bền cao: Với độ bền ấn tượng, chịu được áp suất và nhiệt độ cao, đảm bảo hiệu suất ổn định.
• Dễ vận hành: Cấu trúc đơn giản giúp vận hành dễ dàng, giảm thời gian và công sức trong quá trình sử dụng.
• Giá thành thấp: Là giải pháp kinh tế, van bi 3 ngã có giá thành thấp, phù hợp với nhiều ứng dụng công nghiệp.
• Tính linh hoạt trong kết nối: Với khả năng kết nối linh hoạt, van bi 3 ngã dễ dàng tích hợp vào hệ thống đường ống.

Nhược điểm:

• Phụ thuộc vào loại van: nhược điểm chủ yếu phụ thuộc vào loại van cụ thể, đòi hỏi sự lựa chọn chính xác để đảm bảo hiệu suất tối ưu.
• Khả năng rò rỉ nhỏ: mặc dù có khả năng rò rỉ thấp, nhưng vẫn cần chú ý đến khả năng này trong môi trường yêu cầu sự kín đáo cao.
• Sửa chữa bảo trì cần nhiều chuyên môn: sửa chữa và bảo trì cần phải được thực hiện bởi người có kiến thức chuyên sâu về loại van cụ thể.

Ứng dụng van bi 3 ngã inox

Van bi 3 đường nước và các loại van bi khác không tác động đến tốc độ, lưu lượng và áp suất của chất lỏng khi hoạt động trong hệ thống. Do vậy, chúng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Dẫn khí gas
• Cung cấp nước sạch, xử lý nước thải
• Xử lí hóa chất có tính ăn mòn
• Các nhà máy chế biến lương thực, thực phẩm, giải khát
• Ngành y tế

Bên cạnh đó, van bi ba ngã với 3 đường ống kết nối, được ứng dụng phổ biến trong hệ thống dẫn nước, dẫn khí, dầu mỡ và khí nén. Thiết kế này cho phép điều chỉnh lưu lượng và áp suất của chất lỏng hoặc khí qua ba đường ống.

Với ứng dụng trong hệ thống dẫn nước và cấp thoát nước. Chúng hỗ trợ quá trình dẫn nước và phân phối nước một cách hiệu quả và đồng đều, nhờ vào tính linh hoạt và khả năng điều chỉnh lưu lượng.

Ngoài ra, chúng còn xuất hiện trong hệ thống khí nén, dầu mỡ, điều khiển tự động, và các lĩnh vực năng lượng, hóa chất, thực phẩm và y tế. Nhờ vào tính linh hoạt và khả năng điều chỉnh lưu lượng và áp suất, van chính là một thành phần quan trọng, tối ưu hóa quá trình phân phối chất lỏng và khí trong hệ thống.

7. Báo giá van bi ba đường nước mới nhất

Giá thành của các dòng van 3 ngã sẽ phụ thuộc vào thương hiệu, kiểu van, kích thước van, chất liệu, kiểu vận hành, xuất xứ và tùy thuộc vào giá vật liệu vào từng thời điểm. Mức giá trung bình của các loại 3-way ball valve inox sẽ dao động trong khoản từ 300.000 – 2.000.000 VNĐ/sản phẩm.
