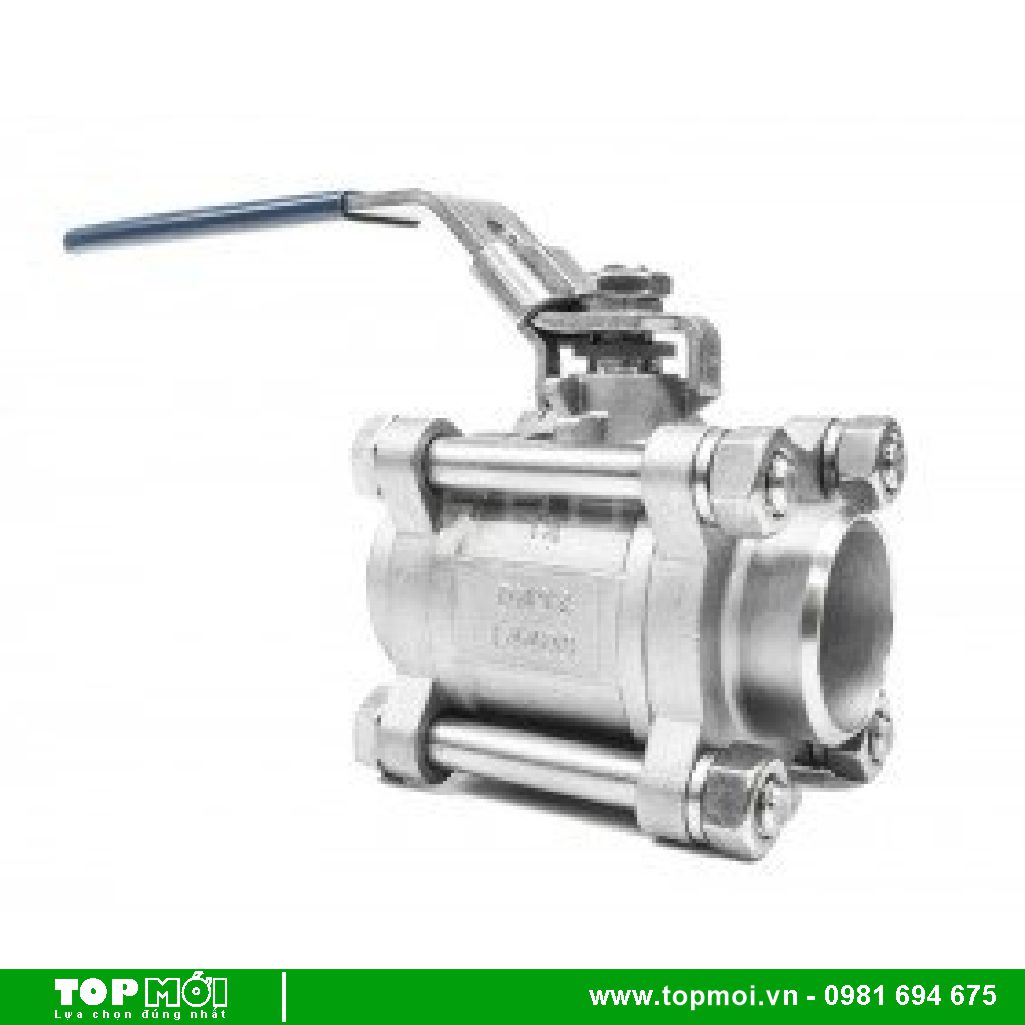

Van bi 3 thân inox 304 nối hàn

Van bi 3 thân inox 304 nối hàn hay còn gọi là van bi 3pc inox 304 nối hàn, van bi 3 mảnh inox 304 nối hàn là một loại van bi được sản xuất bằng chất liêu inox 304 với thiết kế 3 mảnh liên kết với nhau thông qua 4 bu lông tạo thành 1 thể thống nhất.

Ngoài ra, hai đầu thân van được thiết kế theo kiểu nối hàn chuẩn Butweld (Hàn đối đầu) hoặc Socket weld (Hàn lồng), giúp dàng kết nối với hệ thống đường ống.

Van bi 3 thân inox 304 nối hàn là loại van bi inox có khả năng chịu được áp lực cao, khả năng chống ăn mòn tốt, có tuổi thọ cao, ngoài ra với thiết kế 3 thân nên việc tháo rời bảo trì bảo dưỡng van dễ dàng hơn dòng van thông thường.

Vì vậy, dòng van công nghiệp này được sử dụng rộng rãi trong các ngành công nghiệp như hóa chất, dầu, nước nóng, khí nén,…

1. Đặc điểm van bi 3 thân inox 304 nối hàn

Kích thước van

Van bi 3PC inox 304 nối hàn thường được sử dụng trong các hệ thống đường ống từ DN100 trở xuống. Vì vậy, van thường có các tiêu chuẩn kích cỡ sau: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.

Đặc điểm cấu tạo

Van bi 3 thân inox 304 nối hàn gồm có các bộ phận chính sau:

• Thân van: Là phần chứa quả bi và các bộ phận liên quan. Thân van được làm bằng inox 304 (SUS304 / CF8 / SCS13), với thiết kế 3 mảnh ghép lại với nhau thành một thể thống nhất.
• Quả bi: Là phần quan trọng nhất của van, có hình dạng cầu và có lỗ tròn ở giữa. Bi van được làm bằng SS304 (CF8), có độ cứng cao và khả năng chịu được áp lực cao.
• Ron: Là phần tiếp xúc với quả bi để tạo ra sự kín khít cho van. Ron được làm bằng PTFE hoặc R-PTFE (Teflon), có độ bền cao và khả năng chịu được nhiệt độ cao.
• Trục van: Là phần kết nối với tay gạt để truyền động cho quả bi. Trục được làm bằng inox 304, có độ bền cao và khả năng chống xoắn.
• Tay gạt: Là phần vận hành để mở hoặc đóng van. Tay gạt được thiết kế theo kiểu gạt ngang, dễ dàng điều khiển và nhận biết trạng thái của van.

Kiểu kết nối

Van bi 3 thân inox 304 nối hàn sử dụng kiểu kết nối hàn với 2 loại sau:

• Butweld (Hàn đối đầu): Là kiểu kết nối bằng cách hàn hai đầu của van với hai đầu của đường ống. Kiểu kết nối này có khả năng chịu áp lực cao và không bị rò rỉ.
• Socket weld (Hàn lồng): Là kiểu kết nối bằng cách lồng hai đầu của van vào hai đầu của đường ống rồi hàn lại. Kiểu kết nối này có khả năng chịu áp lực cao và và dễ dàng tháo lắp.

Môi trường làm việc

• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Áp lực làm việc thông dụng: 1000 WOG, 2000 WOG
• Ứng dụng: Hoá chất, dầu, khí nén, nước nóng

Nguyên lý hoạt động

Đối với loại van bi 3 thân inox 304 nối hàn, chỉ cần gạt tay gạt từ phải qua trái làm quay trục, đồng thời trục truyền động lực làm quả bi quay theo một góc nhất định từ đó van được mở, ngược lại gạt tay tay gạt về vị trí ban đầu van đóng (có thể đóng mở theo nhiều góc độ tùy vào mong muốn của người vận hành).

Khi van mở, lỗ tròn trên quả bi sẽ thẳng hàng với đường ống, cho phép dòng chảy qua. Khi van đóng, lỗ tròn trên quả bi sẽ vuông góc với đường ống, ngăn chặn dòng chảy.

Xuất xứ và thương hiệu

• Xuất xứ: Được nhập khẩu từ các nước như Mỹ, Châu Âu, Hàn Quốc, Nhật Bản, Trung Quốc.
• Thương hiệu: Một số thương hiệu van mà Hoàng Bách JSC cung cấp: ANIX / Mỹ ; HSE / Hàn Quốc ; KITZ / NHẬT; LONGVA/Trung Quốc

2. Mua van bi 3 mảnh inox 304 nối hàn tại SKY Vietnam

SKY Vietnam là một trong những đơn vị cung cấp van công nghiệp nói chung và dòng van bi 3 thân inox 304 nối hàn nói riêng uy tín và chất lượng tại Việt Nam. Với hơn 15 năm hoạt động trong lĩnh vực nhập khẩu và cung cấp van công nghiệp, SKY Vietnam tự hào mang đến cho khách hàng sản phẩm và dịch vụ tốt nhất.

Những lý do quý khách nên lựa chọn mua van công nghiệp tại SKY Vietnam:

• Hàng hóa đúng tiêu chuẩn, có đầy đủ giấy tờ CO, CQ.
• Đóng gói hàng hóa cẩn thận trong quá trình vận chuyển.
• Đội ngũ tư vấn sản phẩm, báo giá van bi 3 mảnh inox 304 nối hàn nhiều kinh nghiệm.
• Đội ngũ kỹ thuật hỗ trợ lắp đặt và bảo trình van công nghiệp.
• Hàng hóa đa dạng xuất xứ theo yêu cầu của khách hàng.
• Bảo hành hàng hóa theo tiêu chuẩn của nhà sản xuất

---------------------------------------------------------------------
