Van bi công nghiệp 3 thân inox 316

Van bi 3 thân inox 316 hay còn gọi là van bi 3pc inox 316, van bi 3 mảnh inox 316 là loại van bi được chế tạo từ vật liệu Inox 316 (SUS316 / CF8M / SCS14), với thiết kế 3 mảnh và kết nối với nhau thành một thể thống nhất. Van được sử dụng để điều khiển dòng chảy của lưu chất qua hệ thống nhờ một quả bi rỗng có lỗ và có khả năng xoay một góc 90°.

Với thiết kế phần thân van 3 mảnh và được làm hoàn toàn bằng inox 316, van bi 3 thân inox 316 có ưu điểm là khả năng chịu áp lực và nhiệt độ cao, khả năng chống ăn mòn và bám bẩn, khả năng đóng mở nhanh và dễ dàng vận hành.

1. Đặc điểm van bi 3 thân inox 316

Kích thước van

Với thiết kế 3PC, nên loại van này thường được sử dụng trong các hệ thống đường ống từ DN100 trở xuống. Vì vậy, van bi 3pc inox 316 có các tiêu chuẩn kích thước sau: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.

Đặc điểm cấu tạo

Van bi 3 thân inox 316 gồm có các bộ phận chính sau:

• Thân van: Là phần chứa quả bi và các bộ phận khác. Thân van được làm bằng inox 316 (SUS316 / CF8M / SCS14) với 3 mảnh ghép lại với nhau thành 1 thể thống nhất.
• Quả bi: Có hình dạng tròn và có lỗ tròn ở giữa. Bi van được làm bằng SS316 (CF8M) có độ cứng cao và chống mài mòn tốt.
• Ron: Là phần tiếp xúc với quả bi để tạo ra sự kín khít khi van đóng. Ron được làm bằng PTFE hoặc R-PTFE (Teflon) có độ bền cao và chịu nhiệt độ tốt.
• Trục van: Là phần nối giữa quả bi và tay gạt, truyền động lực để xoay quả bi. Trục được làm bằng inox 316 có độ bền cao và chống gỉ sét tốt.
• Tay gạt: Là phần để người vận hành điều khiển van mở hay đóng. Tay gạt thường có hình dạng cong hoặc thẳng.
• Kiểu kết nối: Tuỳ thuộc vào hệ thống đường ống, mà van bi 3pc inox 316 sử dụng kiểu kết nối ren chuẩn Ren NPT; Ren BSPT hoặc nối hàn chuẩn Butweld (Hàn đối đầu), Socket weld (Hàn lồng).

Nguyên lý hoạt động

Nguyên lý hoạt động của van bi 3 thân inox 316 rất đơn giản. Chỉ cần gạt tay gạt từ phải qua trái làm quay trục, đồng thời trục truyền động lực làm quả bi quay theo một góc nhất định từ đó van được mở, ngược lại gạt tay tay gạt về vị trí ban đầu van đóng (có thể đóng mở theo nhiều góc độ tùy vào mong muốn của người vận hành).

Khi van mở, lỗ tròn trên quả bi sẽ song song với hướng dòng chảy, cho phép dòng chảy đi qua. Khi van đóng, lỗ tròn trên quả bi sẽ vuông góc với hướng dòng chảy, ngăn dòng chảy đi qua. Ron sẽ ôm sát quả bi để tạo ra sự kín khít khi van đóng.

Môi trường làm việc

• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Áp lực làm việc thông dụng của Van: 1000 WOG, 2000 WOG
• Ứng dụng: Hoá chất, dầu, nước nóng, khí nén

Xuất xứ và thương hiệu

• Xuất xứ: Van bi inox 3 thân nối hàn được nhập khẩu từ các nước như Mỹ, Châu Âu, Hàn Quốc, Nhật Bản, Trung Quốc.
• Thương hiệu: Một số thương hiệu van mà Hoàng Bách JSC cung cấp: Anix, Bonney Forge, DKM, Asco, HSE, JC, JDV, Asung, Pekos, Prosave, Swissfluid, Valmac, Zuercher, Wika, KVC Nhật Bản.

2. Một số loại van bi 3PC inox 316

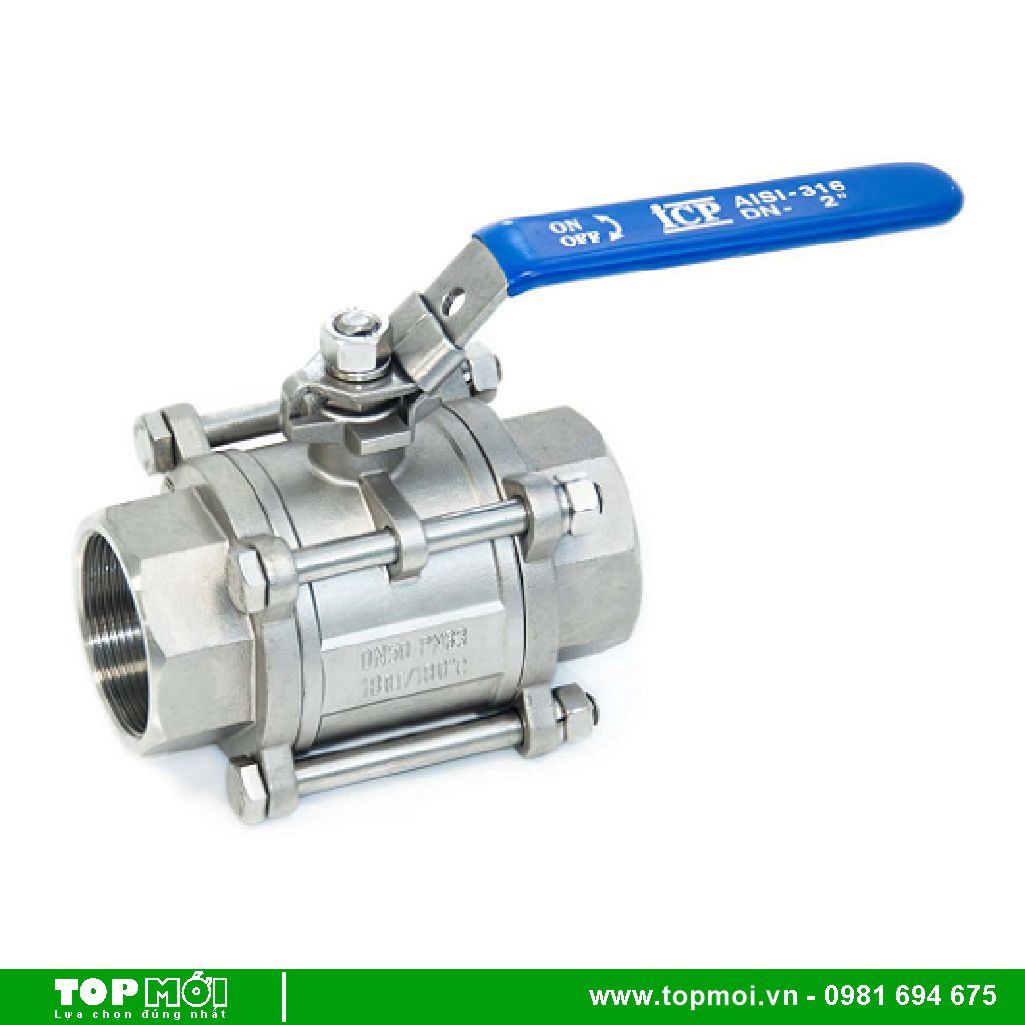

Van bi 3 thân inox 316 nối ren

Thông số kỹ thuật:

• Kích thước van: DN8 – DN100
• Vật liệu thân: Inox 316 (SUS316 / CF8M / SCS14)
• Loại van: Van bi 3 thân
• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Áp lực làm việc: 1000 WOG, 2000 WOG
• Kiểu kết nối: Nối Ren NPT hoặc Ren BSPT
• Vận hành: Tay gạt
• Xuất xứ: Mỹ, Châu Âu, Hàn Quốc, Nhật Bản, Trung Quốc
• Ứng dụng: Hóa chất, dầu khí, nước nóng, khí nén

Van bi 3 thân inox 316 nối hàn

Thông số kỹ thuật:

• Kích thước van: DN8 – DN100
• Vật liệu thân: Inox 316 (SUS316 / CF8M / SCS14)
• Loại van: Van bi 3 thân
• Nhiệt độ làm việc: -29 độ C đến 150 độ C
• Áp lực làm việc: 1000 WOG, 2000 WOG
• Kiểu kết nối: Nối hàn Butweld hoặc Socket weld
• Vận hành: Tay gạt
• Xuất xứ: Mỹ, Châu Âu, Hàn Quốc, Nhật Bản, Trung Quốc
• Ứng dụng: Hóa chất, dầu khí, nước nóng, khí nén

Mua van bi 3 thân inox 316 nhập khẩu tại SKY Vietnam

Nếu quý khách đang tìm kiếm một địa chỉ uy tín để mua van bi 3 thân inox 316 chính hãng, bạn không thể bỏ qua SKY Vietnam – một trong những nhà cung cấp van công nghiệp uy tín tại Việt Nam.

Khi mua hàng SKY Vietnam, quý khách sẽ được hưởng những lợi ích sau:

• Hàng hóa đúng tiêu chuẩn, có đầy đủ giấy tờ CO, CQ. Đóng gói hàng hóa cẩn thận trong quá trình vận chuyển
• Đội ngũ tư vấn sản phẩm, báo giá nhiều kinh nghiệm
• Đội ngũ kỹ thuật hỗ trợ lắp đặt và bảo trình van
• Hàng hóa đa dạng xuất xứ theo yêu cầu của khách hàng
• Giá cả cạnh tranh, có nhiều ưu đãi và khuyến mãi cho khách hàng thân thiết

---------------------------------------------------------------------
